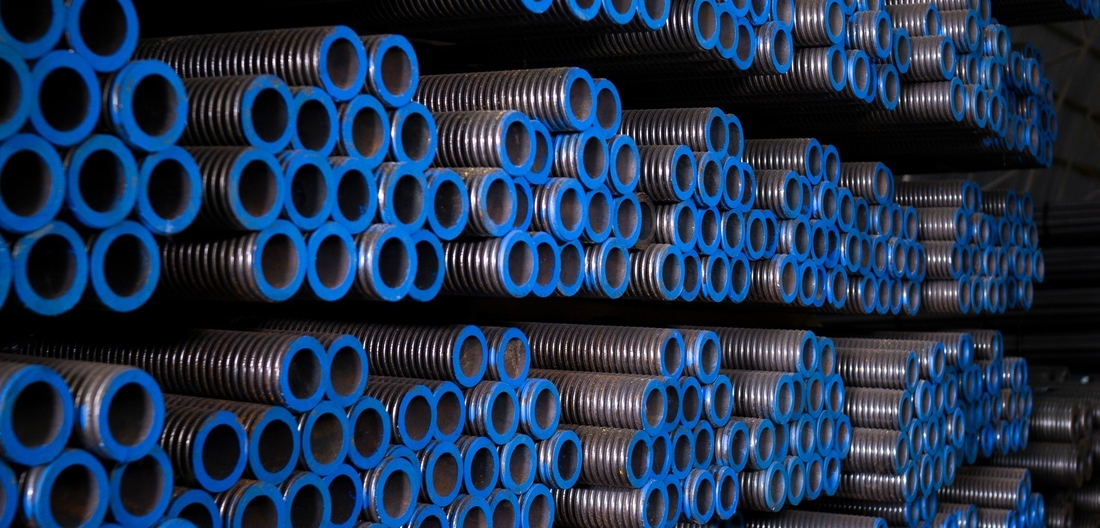

Винтовая штанга
для грунтовых анкеров от производителя
для грунтовых анкеров от производителя
Винтовая штанга для грунтовых анкеров от производителя
Винтовая штанга
для грунтовых анкеров
от производителя
для грунтовых анкеров
от производителя

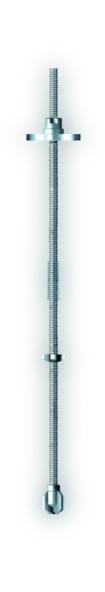

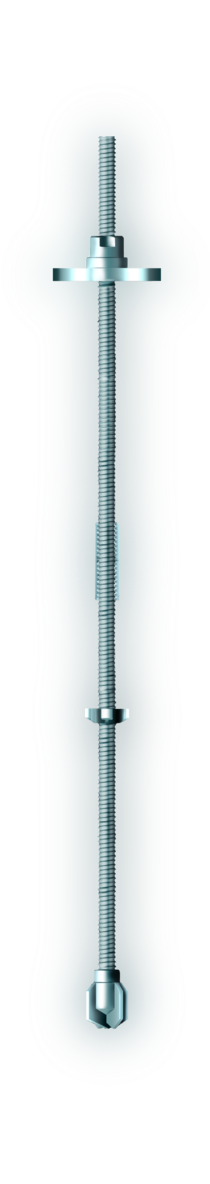

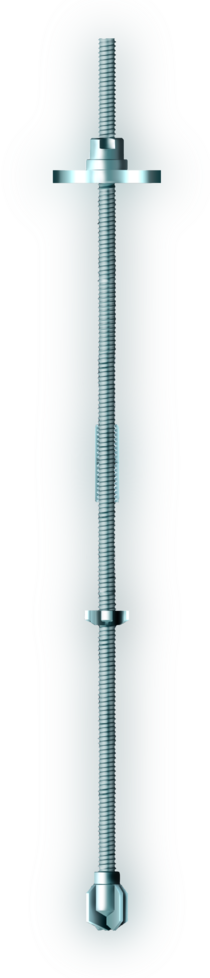

Основные элементы винтовой штанги ГСТ
Для слабых
грунтов
грунтов
Для устройства свай
и анкеров по технологии Jet grouting
и анкеров по технологии Jet grouting
Для устройства свай и анкеров
по технологии
Jet grouting
по технологии
Jet grouting
Для полускальных и скальных грунтов
Для слабых
грунтов
грунтов
Для слабых грунтов со строительным мусором
Сферическая гайка
Опорная плита
Коническая шайба

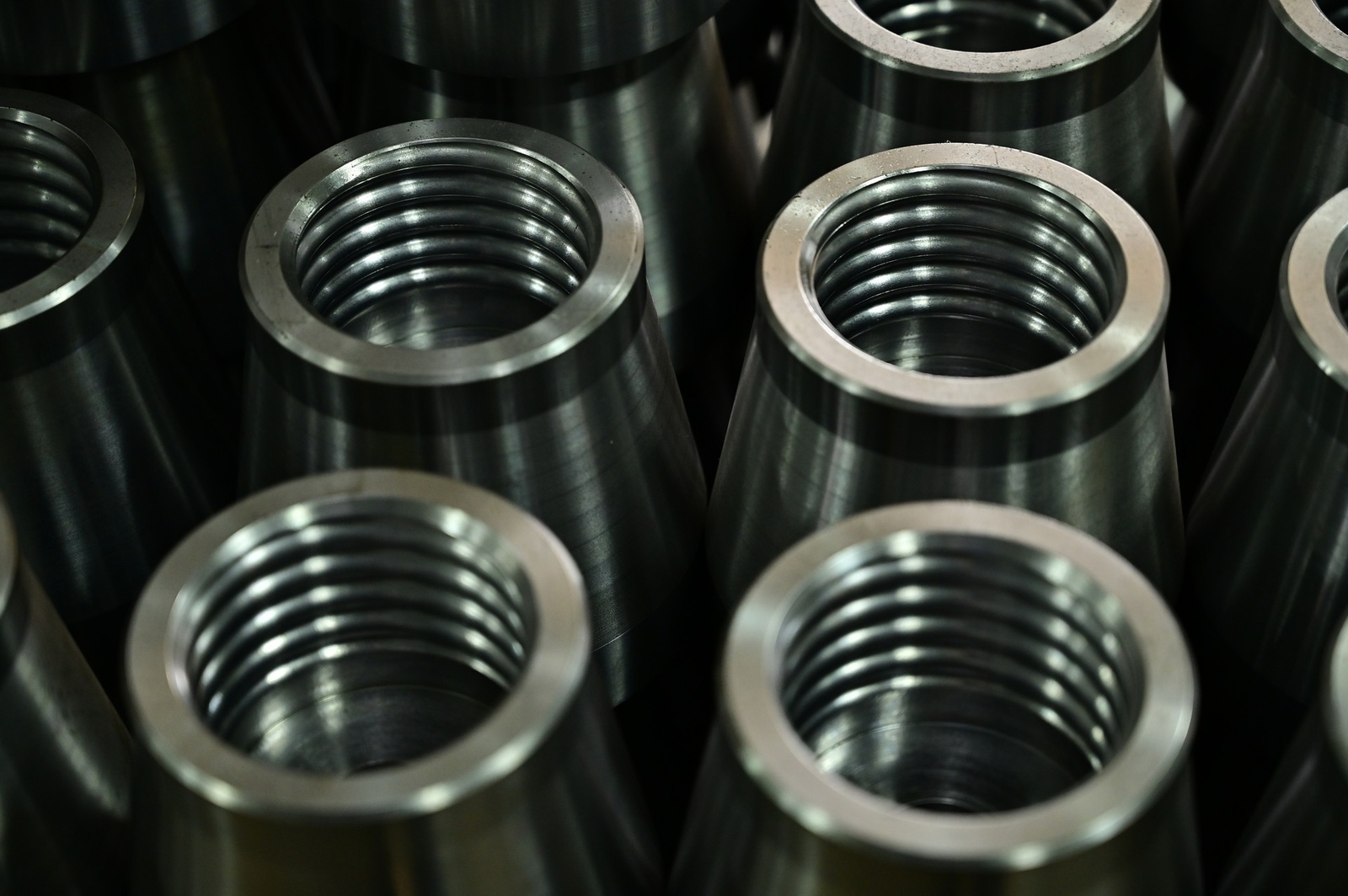

Соединительная муфта
Центратор

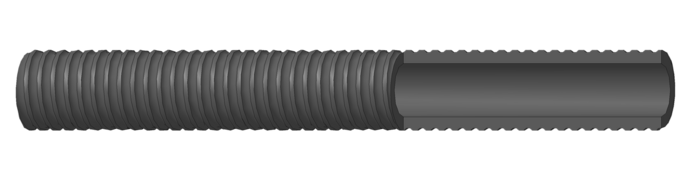

Винтовая штанга ГСТ
Буровое долото
Армирующий элемент
Соединяет винтовые штанги между собой
Передаёт
усилие на удерживаемую конструкцию
усилие на удерживаемую конструкцию
Компенсирует угол наклона анкеров
Передаёт нагрузку на опорный узел
Гарантирует положение армирующего элемента в центре скважины и обеспечивает защитный слой
Разрушает грунт
при бурении
при бурении
Виды буровых
долот
долот
Основные элементы винтовой штанги ГСТ
Для слабых
грунтов
грунтов
Для устройства свай
и анкеров по технологии Jet grouting
и анкеров по технологии Jet grouting
Для устройства свай и анкеров
по технологии
Jet grouting
по технологии
Jet grouting
Для полускальных и скальных грунтов
Для слабых
грунтов
грунтов
Для слабых грунтов со строительным мусором
Сферическая гайка
Сферическая
гайка
гайка
Опорная плита
Опорная
плита
плита
Коническая шайба
Коническая
шайба
шайба
Соединительная муфта
Центратор
Винтовая штанга ГСТ
Буровое долото
Буровое
долото
долото
Армирующий элемент
Соединяет винтовые штанги между собой
Передаёт
усилие на удерживаемую конструкцию
усилие на удерживаемую конструкцию
Компенсирует угол наклона анкеров
Передаёт нагрузку на опорный узел
Гарантирует положение армирующего элемента в центре скважины и обеспечивает защитный слой
Разрушает грунт
при бурении
при бурении
Виды буровых
долот
долот

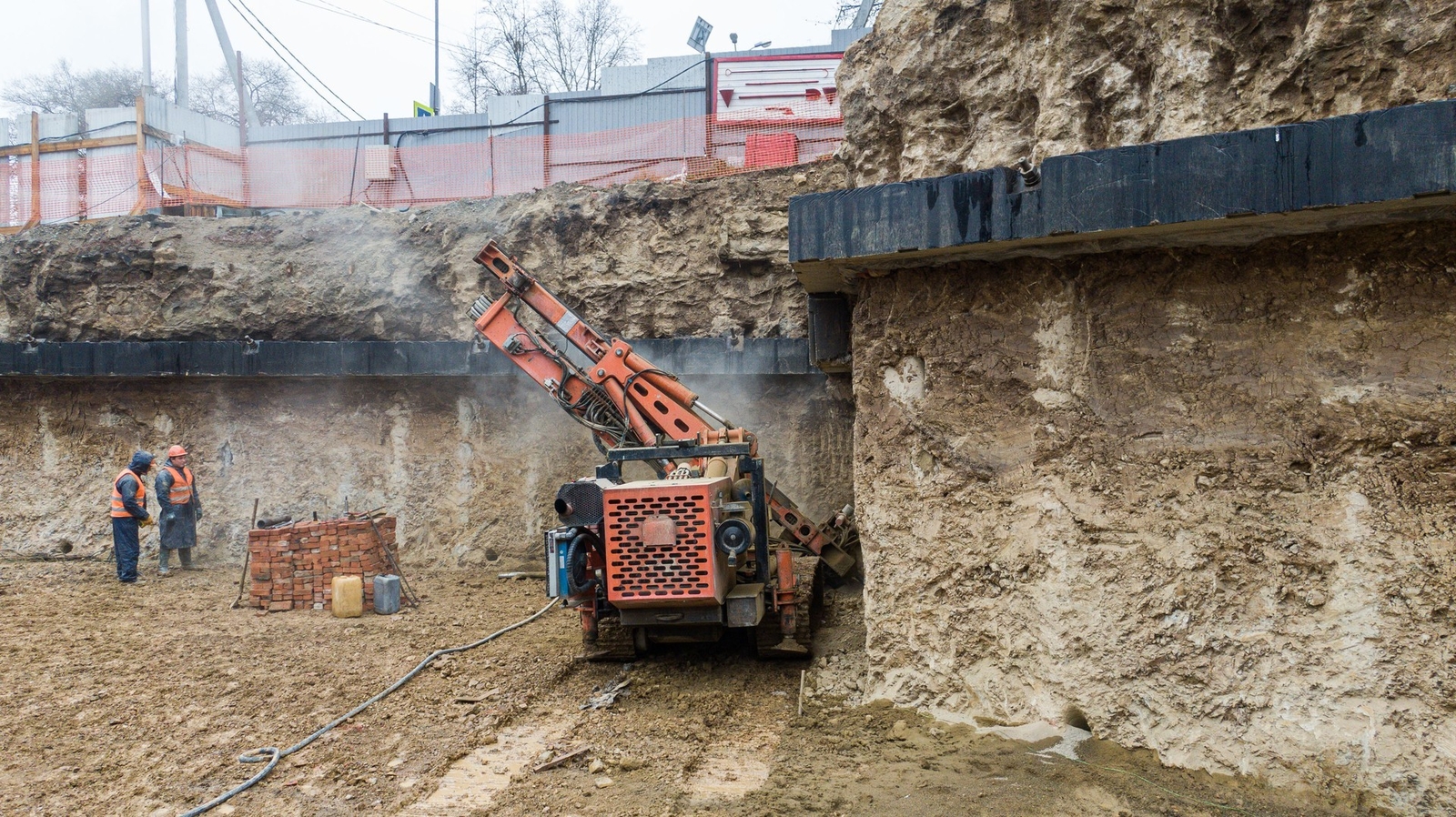

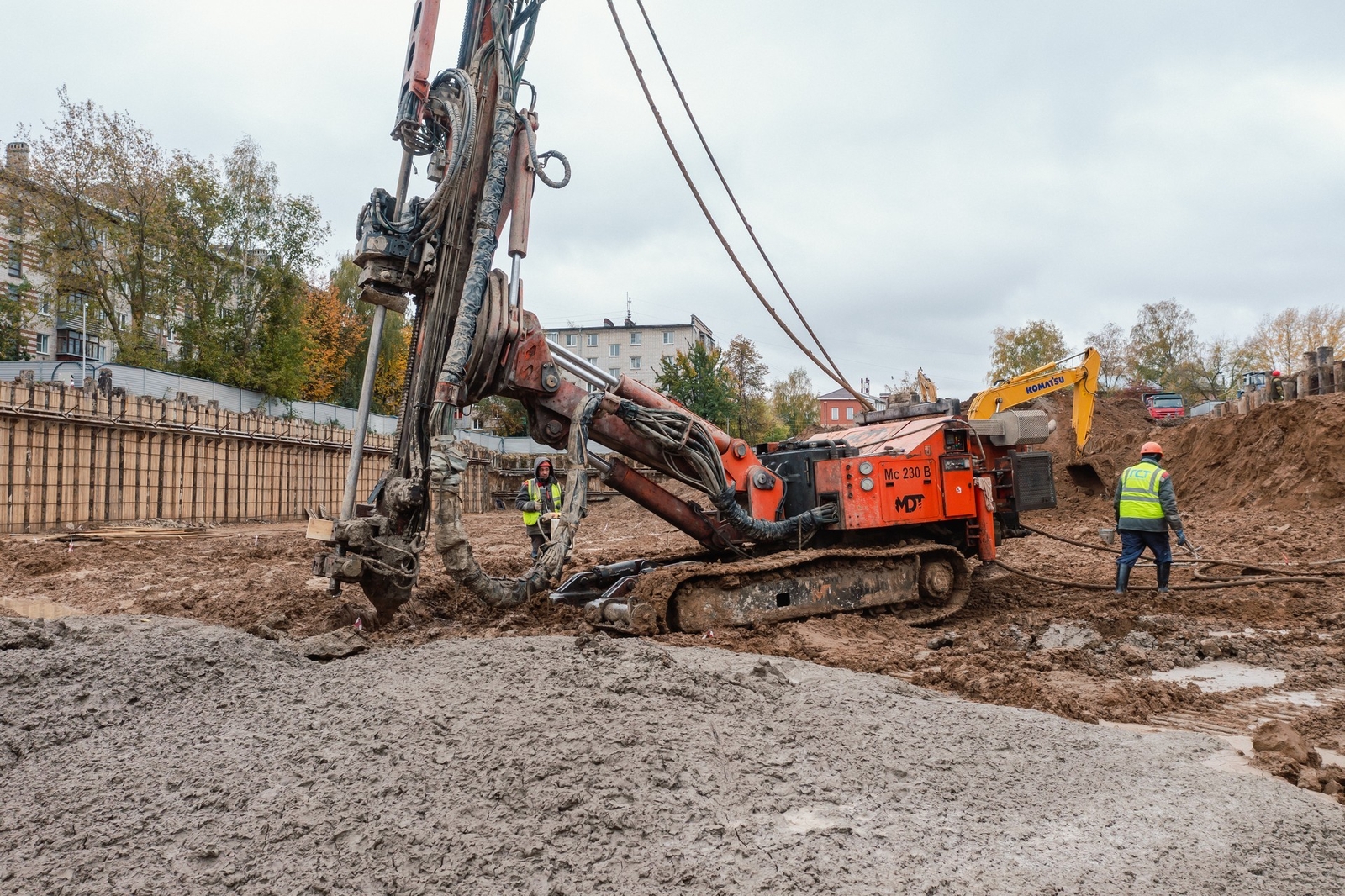

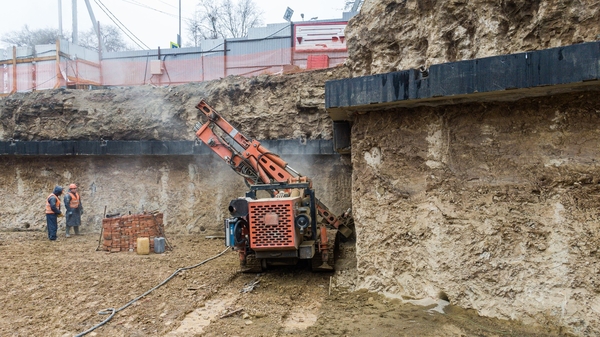

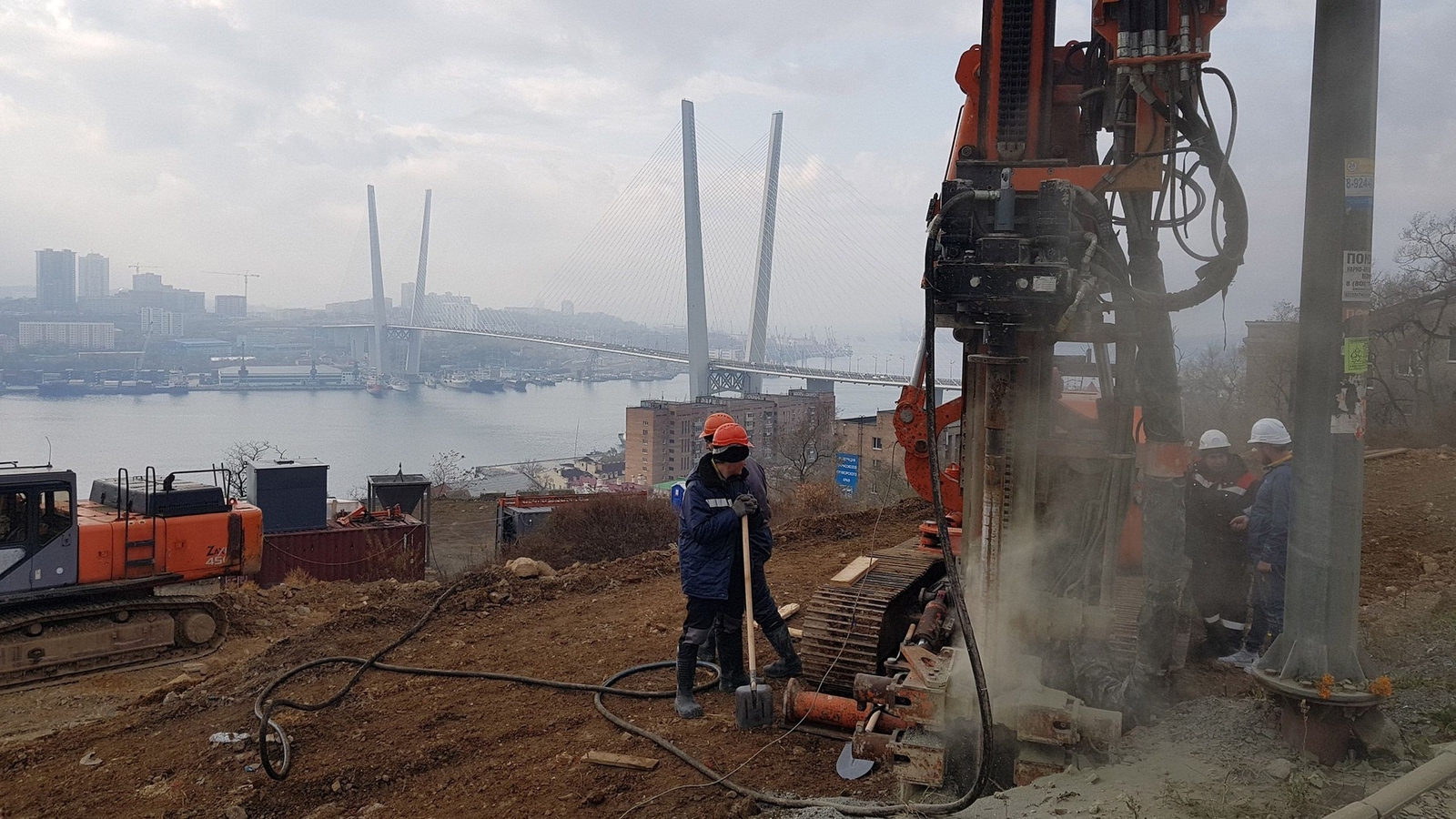

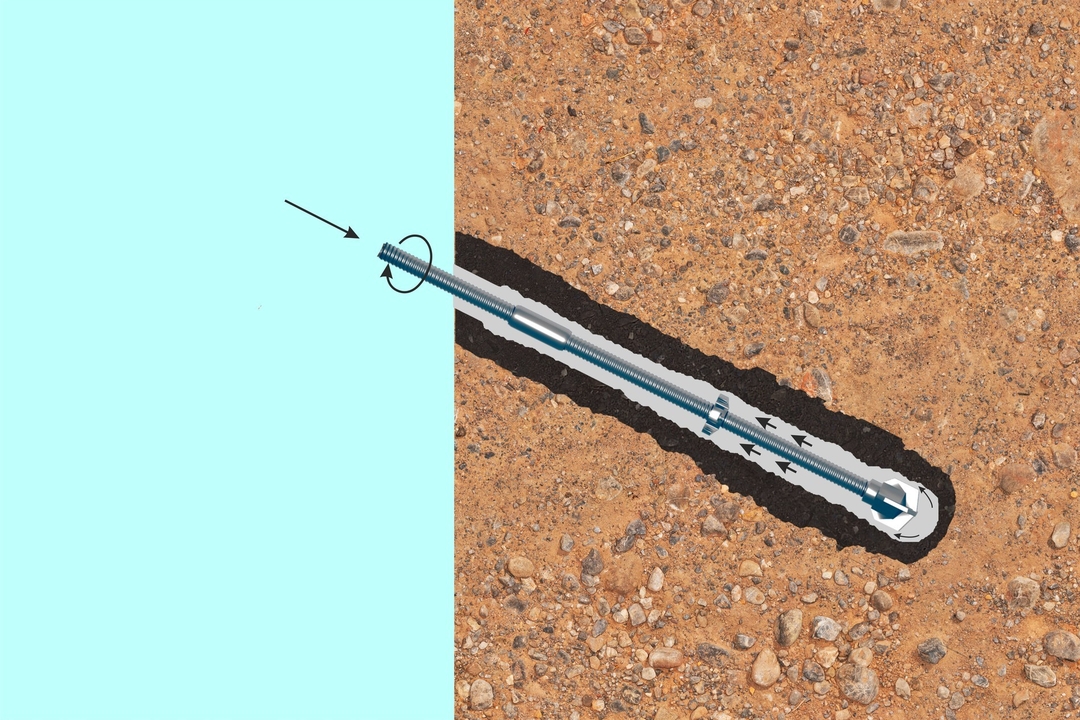

Технология устройства грунтовых анкеров
Бурение до проектной отметки на цементном растворе В/Ц=0,7...1
Бурение производится на цементном растворе с последовательным соединением винтовых анкерных штанг до достижения необходимой глубины скважины
Бурение производится
на цементном растворе
с последовательным
соединением винтовых
анкерных штанг до достижения необходимой глубины скважины
на цементном растворе
с последовательным
соединением винтовых
анкерных штанг до достижения необходимой глубины скважины
После достижения проектной глубины производится опрессовка скважины густым цементным раствором с одновременным вращением буровой колонны винтовых штанг.
Опрессовка производится до выхода густого цементного раствора из устья скважины
Опрессовка производится до выхода густого цементного раствора из устья скважины
Динамическая опрессовка скважины густым цементным раствором В/Ц=0,4...0,6

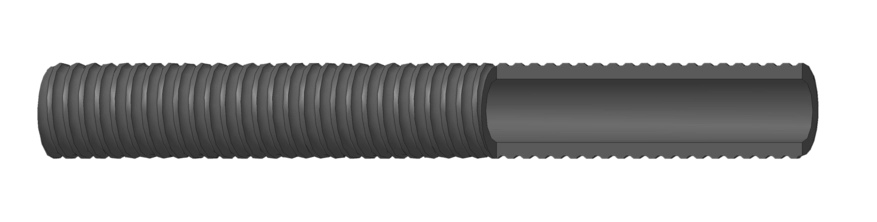

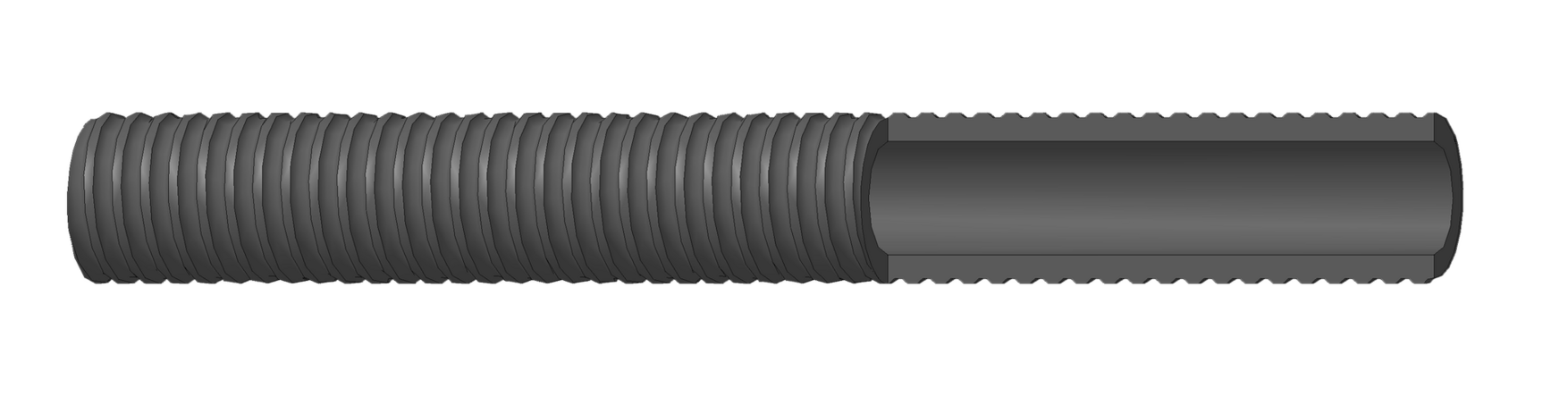

Типоразмеры и технические характеристики
Толщина стенки штанги,мм
Внешний диаметр штанги,мм
↕
Ø
42
8
| Внешний диаметр, мм | Внутренний диаметр, мм | Толщина стенки, мм | Вес 1 погонного метра, кг | Нагрузка на пределе текучести, кН | Нагрузка на разрыв, кН |
|---|---|---|---|---|---|
| 42 | 26 | 8 | 6,7 | 504 | 675 |
| 42 | 22 | 10 | 7,9 | 593 | 794 |
| 57 | 41 | 8 | 9,7 | 733 | 973 |
| 57 | 37 | 10 | 11,6 | 871 | 1166 |
| 57 | 31 | 13 | 14,1 | 1060 | 1238 |
| 73 | 55 | 9 | 14,2 | 1068 | 1430 |
| 73 | 51 | 11 | 16,8 | 1286 | 1693 |
| 73 | 47 | 13 | 19,2 | 1458 | 1936 |
| 93 | 67 | 13 | 25,6 | 1928 | 2581 |
| 103 | 77 | 13 | 28,9 | 1801 | 2270 |
| 103 | 51 | 26 | 49,4 | 2670 | 3660 |

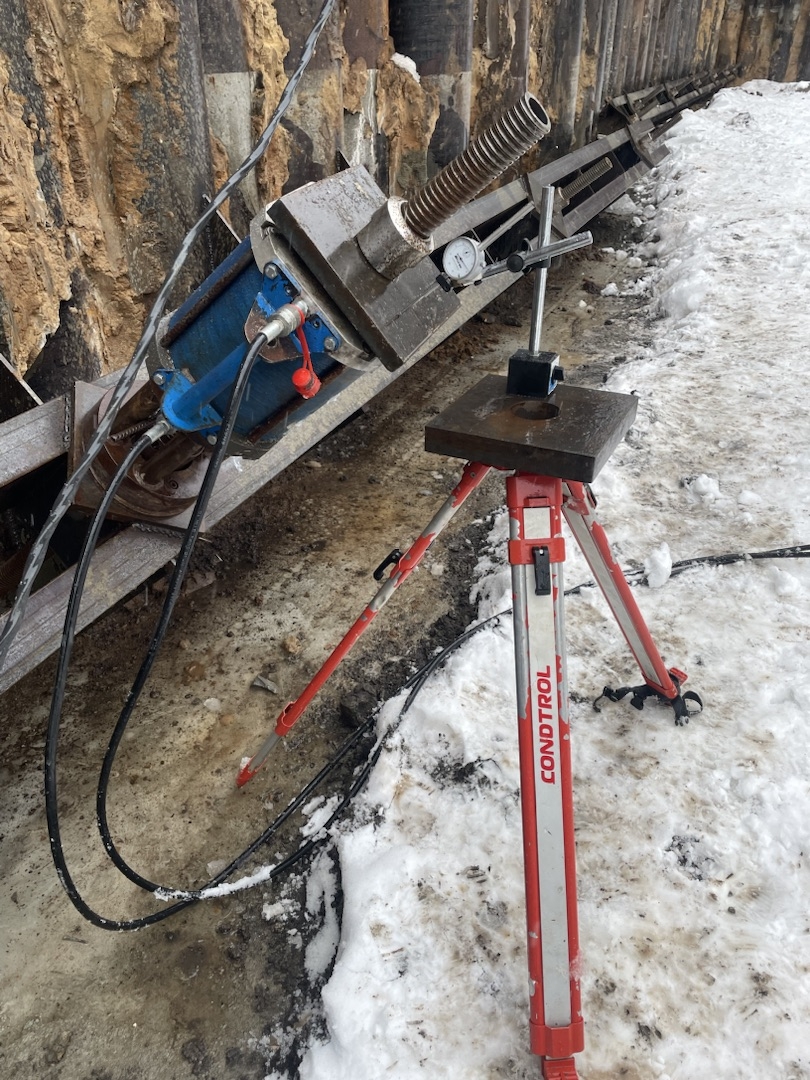

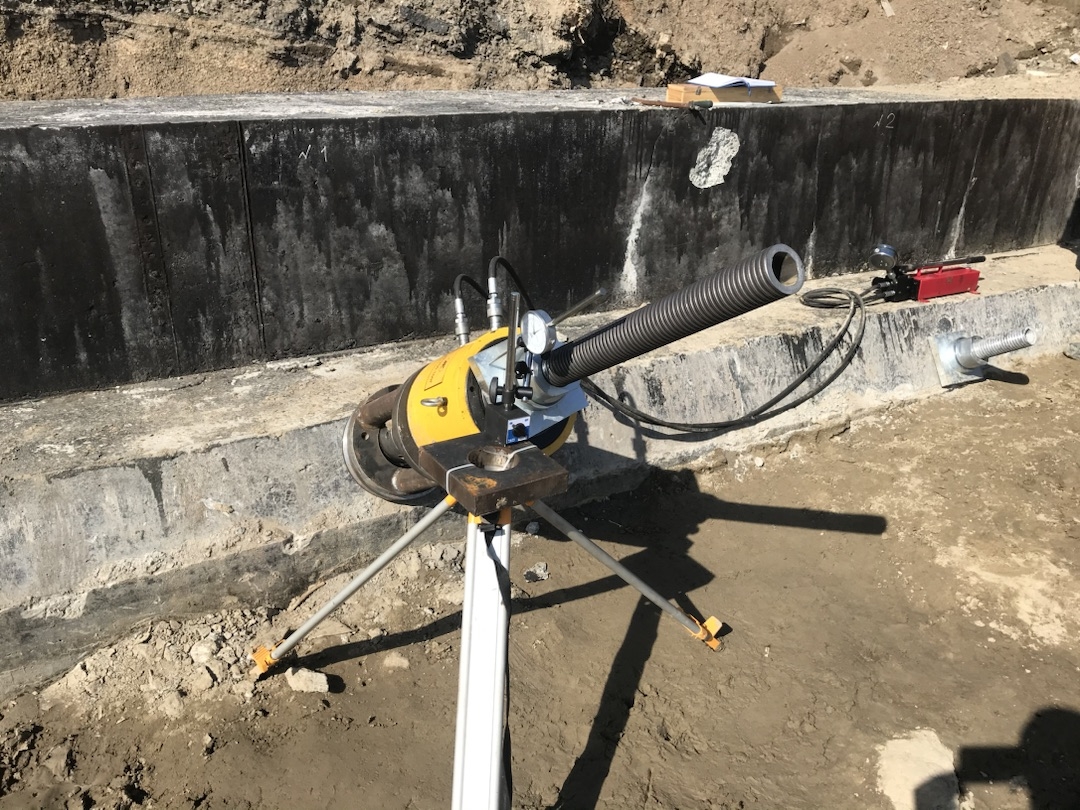

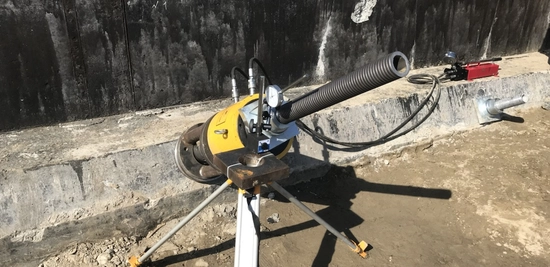

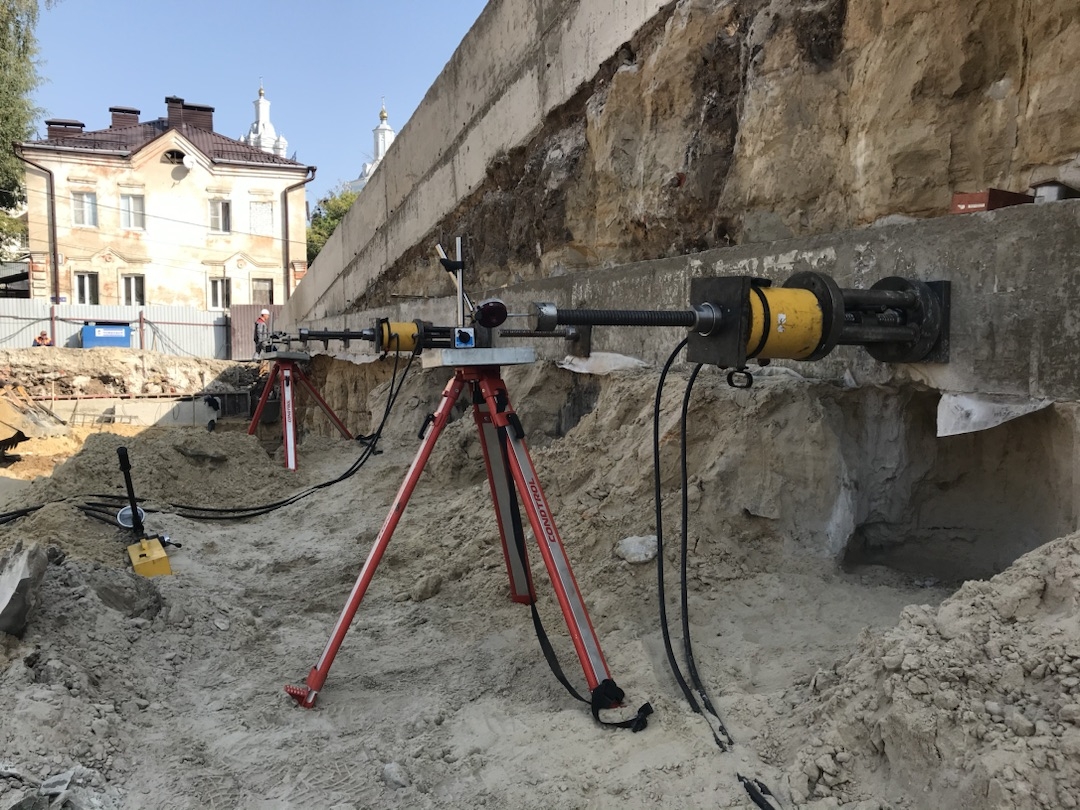

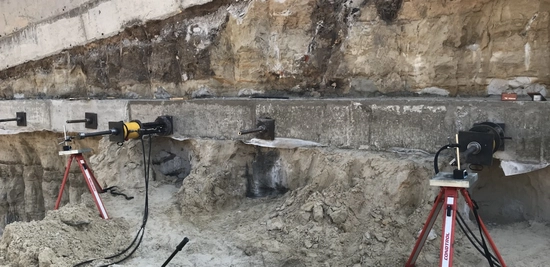

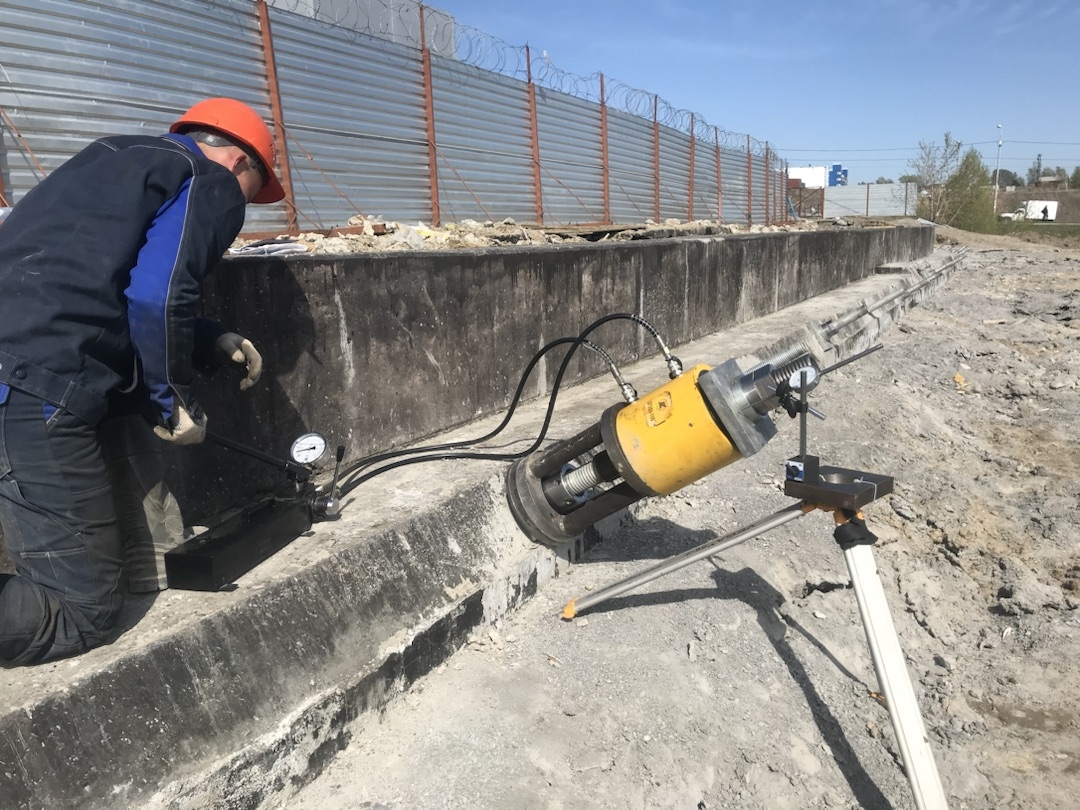

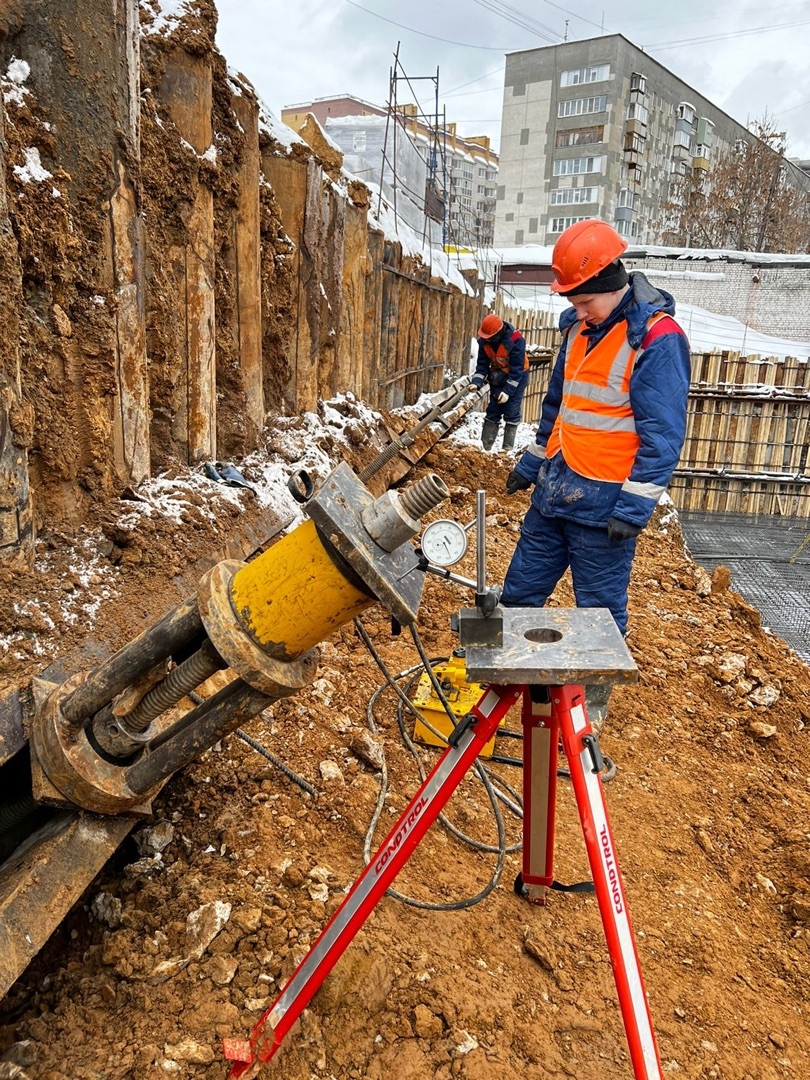

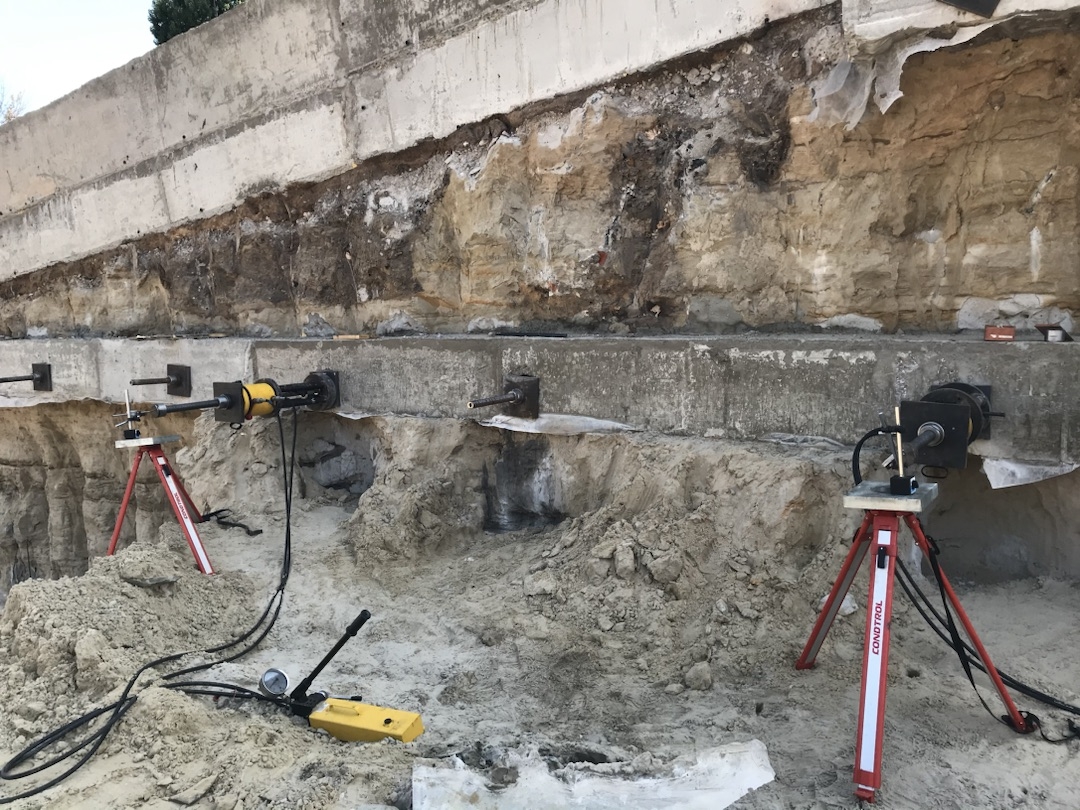

Испытания грунтовых
анкеров ГСТ
анкеров ГСТ
Испытания грунтовых
анкеров ГСТ
анкеров ГСТ

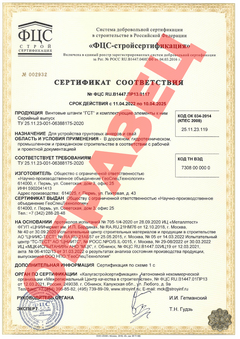

Сертификация
